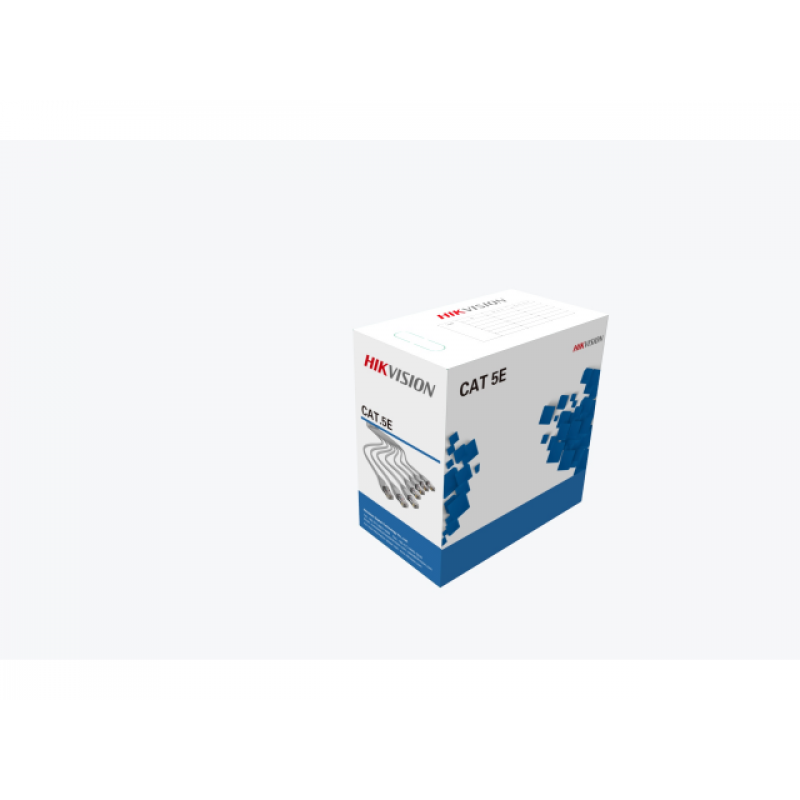

Кабель UTP CAT 5e для внутренней прокладки (медь)
• 99,95 % медь
• Материал оболочки – ПВХ
• Внешняя оболочка диаметром 5 мм
Основной проводник
| Материал | Чистая медь 99,95% |
| Диаметр | 0,45 мм (+0,01 мм сверху, -0,01 мм снизу) |
Изоляция провода
| Материал | Полиэтилен высокой плотности |
| Диаметр | 0,82 мм (±0,04 мм) |
Внешний вид
| Толщина | 0,50 мм (±0,05 мм) |
| Внешний диаметр | 4.7±0.4мм |
| Покрытие | Очищенное, найтовое, насыщенное |
| Материал | ПВХ, СМ |
| Цвет | Серый ZLC1003 |
Маркировка кабеля
| Высота символов | 3 мм (±0,1мм) |
| Цвет символов | Черный |
| Ошибки печати и пробелы | ≤±0.5%, 1м |
| Цвет внутренних проводов | 1 голубой и бело-голубой 2 оранжевый и бело-оранжевый 3 зеленый и бело-зеленый 4 коричневый и бело-коричневый |
Упаковка
| Материал | Деревянный ящик, картон |
| Габариты | По запросу |
| Упаковочная длина | 305±1.5 м/80±1,5 м |
Физические свойства оболочки нового кабеля
| Прочность на разрыв | ≥13.5 МПа |
| Натяжение | ≥150% |
Период использования
| Период использования | 100℃ × 24/7 |
Физические свойства оболочки после периода использования
| Прочность на разрыв | ≥12.5 Мпа, дисперсное отношение ±25% |
| Натяжение | ≥125%, дисперсное отношение ±20% |
| Сгибание на холоде (-20±2℃×4ч) | Не обнаружено видимых изломов |
Электрические характеристики
| Сопротивление при 1,0 – 100 МГц | 100±15 Ω |
| Задержка при 1,0 – 100 МГц | Не более 45 нс / 100 м |
| Макс. сопротивление постоянному току | 14,8 Ом/100 м |
| Макс. дисбаланс сопротивления проводника постоянному току | 5 % |
| Рабочая температура | От -20℃ до +70℃ |
